全球MOSFET競爭格局國產維安半導體崛起

         全球市場份額看，MOSFET幾乎都集中在國際大廠手中，英飛凌收購了IR成為行業龍頭，安森美也完成對仙童半導體的收購后，市占率躍
升至第二，然后銷售排名分別是瑞薩、東芝、萬國、ST、威世、安世、美格納等等；

       與活躍于中國大陸的國際廠商相比，國產企業優勢不明顯，但這不能說國產沒有機會，中國大陸是世界上產業鏈最齊全的經濟活躍區，在
功率半導體領域活躍著一批本土制造企業，目前已基本完成產業鏈布局，且處于快速發展中；特別是MOSFET領域，國產在中低壓領域替換進
口品牌潛力最大，且部分國產、如士蘭、華潤微、吉林華微，新潔能，維安WAYON等都在努力進入世界排名；

主流MOS管品牌

MOS管分為幾大系列：美系、日系、韓系、國產。

美系：英飛凌、IR，仙童，安森美，ST，TI ，PI，AOS美國萬代半導體等；

日系：東芝，瑞薩，ROHM羅姆等；

韓系：美格納，KEC，AUK，森名浩，信安，KIA

國產：上海維安電子有限公司，吉林華微電子股份有限公司，揚州揚杰電子科技股份有限公司，杭州士蘭微電子股份有限公司，華潤微電子
（重慶）有限公司，無錫新潔能，西安后裔，深圳銳俊半導體，無錫華潤華晶微電子有限公司，江蘇東晨電子科技有限公司，東微半導體，威
兆半導體，蘇州硅能，無錫市芯途半導體有限公司

國產臺系：ANPEC，CET，友順UTC

維安WAYON MOS管封裝分類

按照安裝在PCB板上的方式來劃分，MOS管封裝主要有兩大類：插入式(Through Hole)和表面貼裝式(Surface Mount)。

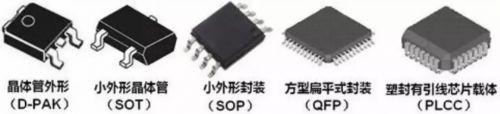

1、表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB板表面的焊盤上。典型表面貼裝式封裝有：晶體管外形(D-PAK)、小外形晶體管
(SOT)、小外形封裝(SOP)、
方形扁平式封裝(QFP)、塑封有引線芯片載體(PLCC)等。

2、維安WAYON晶體管外形封裝(TO)

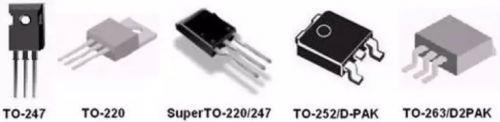

屬于早期的封裝規格，例如TO-3P、TO-247、TO-92、TO-92L、TO-220、TO-220F、TO-251等都是插入式封裝設計。

由于插入式封裝工藝焊接成本高、散熱性能也不如貼片式產品，使得表面貼裝市場需求量不斷增大，也使得TO封裝發展到表面貼裝式封裝。

TO-252(又稱之為D-PAK)和TO-263(D2PAK)就是表面貼裝封裝。

3、小外形封裝(SOP)

SOP(Small Out-Line Package)是表面貼裝型封裝之一，也稱之為SOL或DFP，引腳從封裝兩側引出呈海鷗翼狀(L字形)。材料有塑料和陶瓷兩
種。SOP封裝標準有SOP-8、SOP-16、SOP-20、SOP-28等，SOP后面的數字表示引腳數。MOSFET的SOP封裝多數采用SOP-8規格，

4、方形扁平式封裝(QFP)

QFP(Plastic Quad Flat Package)封裝的芯片引腳之間距離很小，管腳很細，一般在大規?；虺笮图呻娐分胁捎?，其引腳數一般在100個以
上。用這種形式封裝的芯片必須采用SMT表面安裝技術將芯片與主板焊接起來。該封裝方式具有四大特點：

5、四邊無引線扁平封裝(QFN)

QFN(Quad Flat Non-leaded package)封裝四邊配置有電極接點，由于無引線，貼裝表現出面積比QFP小、高度比QFP低的特點;其中陶瓷
QFN也稱為L(zhǎng)CC(Leadless Chip Carriers)，采用玻璃環氧樹脂印刷基板基材的低成本塑料QFN則稱為塑料LCC、PCLC、P-LCC等。

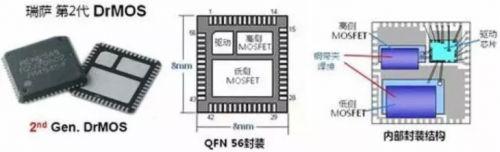

采用QFN-56封裝的DrMOS

傳統的分立式DC/DC降壓開關電源無法滿足對更高功耗密度的要求，也不能解決高開關頻率下的寄生參數影響問題。

隨著技術的革新與進步，把驅動器和MOSFET整合在一起，構建多芯片模塊已經成為了現實，這種整合方式同時可以節省相當可觀的空間從而
提升功耗密度，通過對驅動器和MOS管的優化提高電能效率和優質DC電流，這就是整合驅動IC的DrMOS。

由于CPU的低電壓、大電流的發展趨勢，對MOSFET提出輸出電流大，導通電阻低，發熱量低散熱快，體積小的要求。MOSFET廠商除了改進
芯片生產技術和工藝外，也不斷改進封裝技術，在與標準外形規格兼容的基礎上，提出新的封裝外形，并為自己研發的新封裝注冊商標名稱。

內部封裝改進方向

除了外部封裝，基于電子制造對MOS管的需求的變化，內部封裝技術也在不斷得到改進，這主要從三個方面進行：改進封裝內部的互連技術、
增加漏極散熱板、改變散熱的熱傳導方向。

1、封裝內部的互連技術

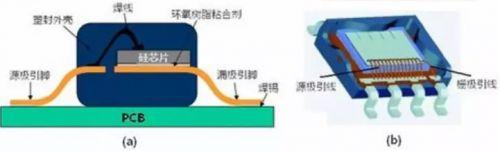

TO、D-PAK、SOT、SOP等采用焊線式的內部互連封裝技術，當CPU或GPU供電發展到低電壓、大電流時代，焊線式的SO-8封裝就受到了封
裝電阻、封裝電感、PN結到PCB和外殼熱阻等因素的限制。

         未來，隨著電子制造業繼續朝著超薄、小型化、低電壓、大電流方向的發展，MOS管的外形及內部封裝結構也會隨之改變，以更好適應
制造業的發展需求。另外，為降低電子制造商的選用門檻，MOS管向模塊化、系統級封裝方向發展的趨勢也將越來越明顯，產品將從性能、成
本等多維度協調發展。

        而封裝作為MOS管選型的重要參考因素之一，不同的電子產品有不同的電性要求，不同的安裝環境也需要匹配的尺寸規格來滿足。實際選
用中，應在大原則下，據實際需求情況來做抉擇。
