率能半導體SS8870兼容替代DRV8870|A4950|TB67H451A馬達驅動
一、率能SS8870兼容替代DRV8870|A4950產品概述
SS8870T 是一款有刷直流馬達驅動器，適用于打印機，掃地機，電器，智能家居，工業設備及其它機電一體化電機驅動，寬輸入
電壓，大電流，小封裝可滿足工業應用。
SS8870兩路輸入邏輯控制 H 橋驅動器，該驅動器由四個 N 溝道金屬氧化物半導體場效應管，輸出 3.6A 的電流峰值雙向控制電機，
利用電流衰減模式，可通過對輸入進行脈寬調制來控制電機轉速。如果將邏輯輸入設置為低電平，則電機驅動器進入低功耗休眠模式。
SS8870T 具有集成電流調節功能，該功能基于模擬輸入VREF 以及 ISEN 引腳的電壓（與流經外部感測電阻的電機電流成正比）,
該器件能夠?qū)㈦娏飨拗圃谀骋灰阎剑@可顯著降低系統功耗要求，并且無需大容量電容來維持穩定電壓，尤其是在電機啟動和停轉
時。該器件針對故障和短路問題提供了全面保護，包括欠壓鎖定（UVLO），過流保護(OCP)及過熱保護(OTP)。
率能半導體代理商華芯旺，率能半導體一級代理商提供步進電機-直流有刷電機-無刷電機-馬達驅動芯片，完全PIN TO PIN兼容替代
TI德州儀器-NXP恩智浦-Allegro-ST意法-ON安森美-MPS芯源-ROHM羅姆-TOshiba東芝-Infineon英飛凌馬達驅動.
歡迎來電13923807831華芯旺科技咨詢技術選型及索取樣片。
二、率能半導體SS8870兼容替代DRV8870|A4950產品特性
1、獨立的 H 橋驅動：
2、驅動一個直流電機、步進電機的一個繞組或者其它負載
3、6.5V to 40V 寬工作電壓范圍
4、520m?(典型值) RDS(ON)(HS+LS)
5、3.6A 峰值電流驅動能力
6、PWM（脈寬調制）控制接口
7、集成電流調節功能
8、低功耗休眠模式
9、集成保護特性
VM 欠壓鎖定
過流保護 (OCP)
過流重啟功能
熱關斷 (TSD)
故障自恢復

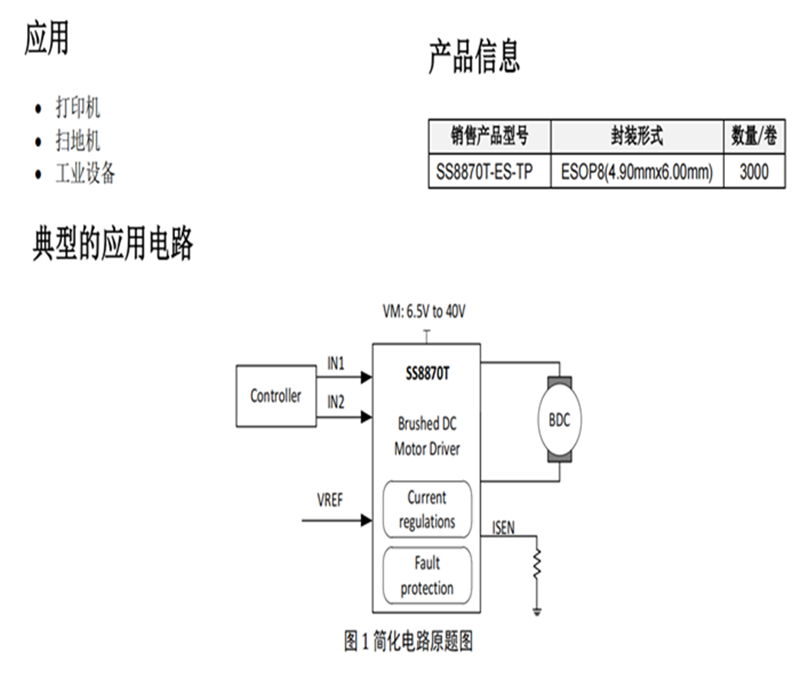

三、率能SS8870兼容替代DRV8870|A4950應用范圍
1、 打印機
2、掃地機
3、 工業設備
