LKS32MC061C6T8凌鷗電機驅動代理商華芯旺
文章出處：未知 人氣：發表時間：2021-12-04 15:51
LKS32MC061C6T8凌鷗電機驅動代理商華芯旺
LKS32MC061C6T8凌鷗芯片代理商|凌鷗創芯MCU代理商(華芯旺13923807831V信同號)凌鷗公司授權華芯旺科技為中國區代理商
LKS32MC061C6T8凌鷗現貨商，代理首選華芯旺
LKS32MC061C6T8
LKS06系列MCU是凌鷗創芯針對電機驅動市場，推出的電機專用運動控制系列芯片。集成儀表級全差分可編程增益放大器+差分ADC，不需要電壓偏置就可以處理正負信號；集成同步雙采樣3Msps 12BIT高速ADC，集成全溫度范圍千分之五電壓基準源；集成96MHz 32BIT MCU，除法，開方運算100ns內完成；工作溫度范圍-40~105℃，內部RC全溫度范圍時鐘偏差1%以內，通過6KV人體模型引腳接觸放電，通過15KV非觸式空氣靜電放電測試。
1.1 功能簡述
LKS32MC061C6T8 是一款采用 32 位內核的面向電機控制應用的專用處理器，集成了常用電機
控制系統所需要的所有模塊：
?
性能
?
96MHz 32 位內核
?
32 位硬件除法指令
?
32 位硬件開方指令
?
超低功耗睡眠模式，低功耗休眠電流 10uA
?
工業級工作溫度范圍
?
超強抗靜電和群脈沖能力
?
存儲器
?
32K Flash，帶加密功能
?
4K RAM
?
工作范圍
?
3.3V~5V 電源供電，內部集成兩個 LDO，分別為模擬和數字電路供電
?
溫度范圍: -40~105℃
?
時鐘
?
內置 4MHz 高精度 RC 時鐘，-40~105℃范圍內精度在±1%之內
?
內置低速 32KHz 低速時鐘，供低功耗模式使用
?
4~8MHz 外部晶振
?
內部 PLL
?
外設模塊
?
兩路 UART
?
一路 SPI，主從模式
?
一路 I2C，主從模式
?
4 個通用 16 位 Timer，支持捕捉和邊沿對齊 PWM 功能
LKS32MC061C6T8 數據手冊
概述
?2019 版權歸凌鷗創芯所有 機密文件未經許可不得擴散
2
?
2 個通用 16 位 Timer，支持正交編碼輸入，CW/CCW 輸入，脈沖+符號輸入
?
電機控制專用 PWM 模塊，支持 8 路 PWM 輸出，獨立死區控制
?
Hall 信號專用接口，支持測速、去抖功能
?
硬件看門狗
?
模擬模塊
?
集成 2 路 12BIT SAR ADC，最高采樣率 3MHz，每路 12 通道
?
集成 4 路運算放大器，可設置為差分 PGA 模式
?
集成兩路比較器，可設置滯回模式
?
集成 12BIT DAC 數模轉換器
?
內置±2℃溫度傳感器
?
內置高精度電壓基準源
?
內置 2 路低功耗 LDO 和電源監測電路
?
集成高精度、低溫飄高頻 RC 時鐘
?
集成晶體起振電路
?
集成 32K RC 時鐘
?
集成 96M Hz PLL
?

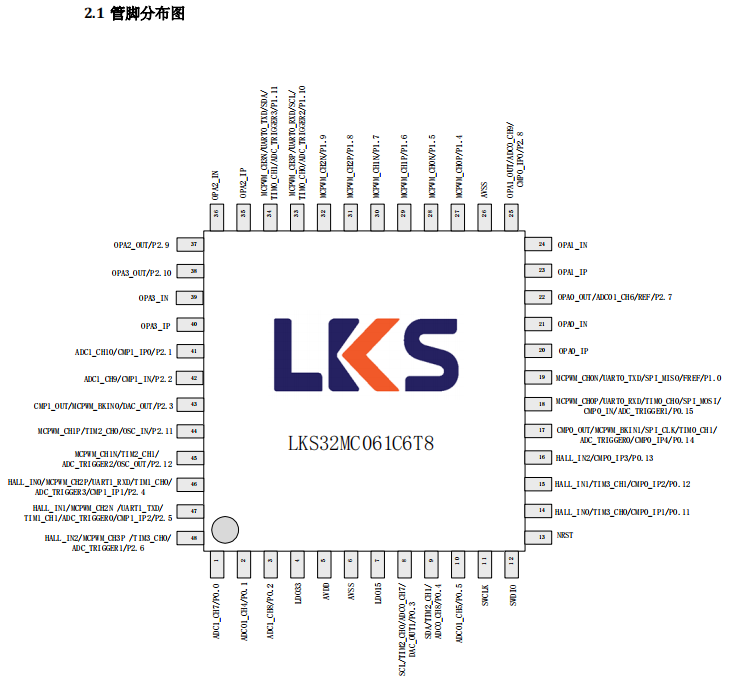

封裝：LQFP48 腳通用封裝
1.2 主要優勢
? 高可靠性、高集成度、最終產品體積小、節約 BOM 成本。
? 內部集成 4 路高速運放和兩路比較器，可滿足單電阻/雙電阻/三電阻電流采樣拓?fù)浼軜?gòu)的
不同需求；
? 內部高速運放集成高壓保護電路，可以允許高電平共模信號直接輸入芯片，可以用最簡單
的電路拓?fù)鋵?shí)現 MOSFET 電阻直接電流采樣模式；
? 可以實現硬件 MOSFET 溫度漂移補償電路，確保電流采樣精度；
? 應用專利技術使 ADC 和高速運放達到最佳配合，可處理更寬的電流動態范圍，同時兼顧高
速小電流和低速大電流的采樣精度；
? 整體控制電路簡潔高效，抗干擾能力強，穩定可靠；
? 單電源 3.3V~5V 供電，確保了系統供電的通用性;
適用于有感 BLDC/無感 BLDC/有感 FOC/無感 FOC 及兩相步進電機等控制系統;
深圳市華芯旺科技有限公司
聯系人：劉先生 13923807831
