FU6832S概述

FU6832S是一款集成電機控制引擎(ME)和8051內核的高性能電機驅動專用芯片，ME集成FOC、MDU、LPF、PI、SVPWM/SPWM等諸多硬件模塊，可硬件自動完成電機FOC/BLDC運算控制; 8051內核用于參數配置和日常事務處理，雙核并行工作實現各種高性能電機控制。其中8051內核大部分指令周期為1T或2T，芯片內部集成有高速運算放大器、比較器、Pre-driver、高速ADC、高速乘/除法器、CRC、SPI、I2C、UART、LIN、多種TIMER、PWM等功能，內置高壓LDO，適用于BLDC/PMSM電機的方波、SVPWM/SPWM、FOC驅動控制。
FU6832S封裝形態：FU6832S(SSOP24)。

特性

■電源電壓：
FU6832S:
單電源高壓模式：VCC_MODE=0，外部電源從VCC輸入5～28V，VDD5由內部LDO產生
單電源低壓模式：VCC_MODE=1，外部電源從VDD5輸入3～5.5V，同時將VCC與VDD5短接
雙電源模式：VCC_MODE=1，外部電源1從VCC輸入5～36V，外部電源2從VDD5輸入5V
■雙核：8051內核和ME
■指令周期大多為1T或2T
■16kB Flash ROM、帶CRC校驗功能、支持程序自燒錄和代碼保護功能
■256 bytes IRAM，768 bytes XRAM
■ME：比例積分/微分器(PI/PID)、BLDC模塊、FOC模塊、MDU支持乘除法/低通濾波器（LPF）/三角函數的計算
■單周期16*16位乘法器，16周期32 / 16位除法器
■4級優先級中斷、15個中斷源
■GPIO：
FU6832S：13個GPIO
■定時器：
2個通用帶抓捕功能可編程定時器
1個支持QEP解碼編程定時器
1個BLDC電機專用定時器
1個通用定時器
1個RTC定時器
■1個SPI
■1個I2C
■2個UART，其中UART2支持LIN Slave模式和Pin功能轉移
■2通道DMA，支持用于I2C/SPI/UART數據傳輸
■模擬外設：
12位ADC，1uS轉換時間，可選擇內部VREF、外部VREF作參考電壓
ADC通道數：
FU6832S：7通道
內置VREF參考, FU6832S只能選擇VDD5為內部參考
FU6832S只包含AMP0，其中AMP0可配置為自動增益放大器
3路模擬比較器
DAC: 1路9位，1路6位
■驅動類型：
3P3N Predriver輸出
■BLDC控制支持自動換相、逐波限流，支持HALL、BEMF位置檢測
■FOC驅動支持單電阻、電流采樣
■FOC驅動支持過調制
■時鐘：
系統時鐘為內置24MHz±2%精準時鐘
內置32.8kHz低速時鐘
■Watch-dog
■兩線制FICE協議提供在線仿真功能

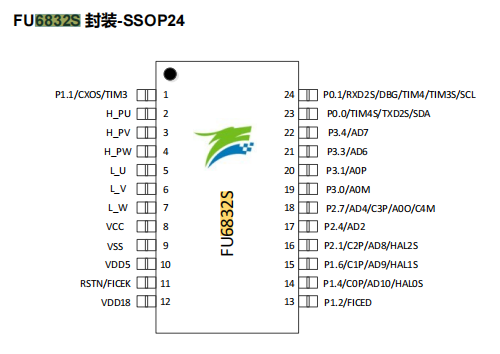

封裝

SSOP24
