不懂MOSFET你能設計出可靠電路？

認識MOSFET

MOS管具有輸入阻抗高、噪聲低、熱穩定性好；制造工藝簡單、輻射強，因而通常被用于放大電路或開關電路；

（1）主要選型參數：漏源電壓VDS（耐壓），ID 連續漏電流，RDS(on) 導通電阻，Ciss 輸入電容（結電容），品質因數FOM=Ron * Qg等。

（2）根據不同的工藝又分為

Trench MOS：溝槽型MOS，主要低壓領域100V內；
SGT (Split Gate)MOS：分裂柵MOS，主要中低壓領域200V內；
SJ MOS：超結MOS，主要在高壓領域 600-800V；

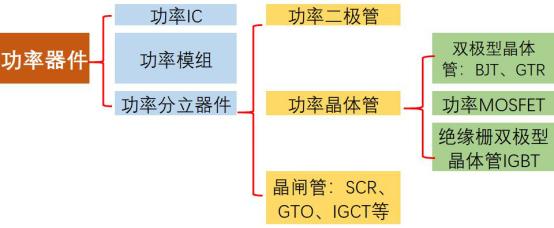

功率半導體器件在工業 、消費 、軍事等領域都有著廣泛應用 ，具有很高的戰略地位，下面我們從一張圖看功率器件的全貌：

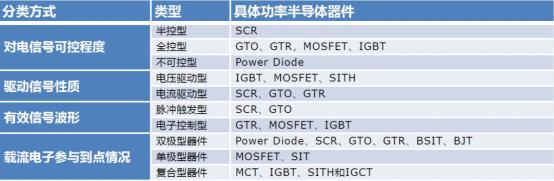

       功率半導體器件又可根據對電路信號的控程度分為全型 、半控型及不可；或按驅動電路信號 性質分為電壓驅動型 、電流驅動型等劃分類別 電流驅動型等劃分類別 電流驅動型等劃分類別 。

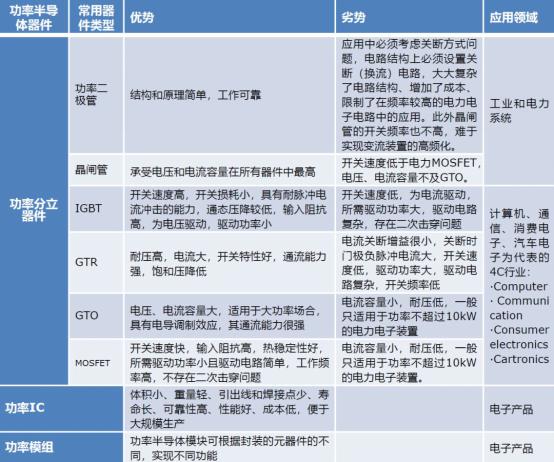

不同功率半導體器件 ，其承受電壓 、電流容量 、阻抗能力 、體積大小等特性也會不同 ，實際使用中 ， 需要根據不同領域 、不同需求來選用合適的器件。

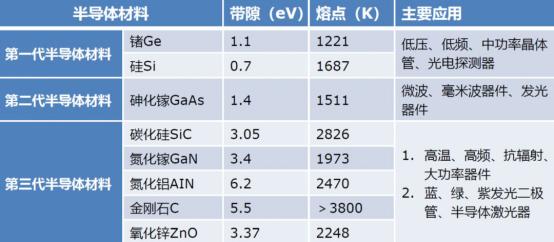

半導體行業從誕生至今 ，先后經歷了三代材料的變更程 ，截至目前 ，功率半導體器件領域仍主要采 用以 Si 為代表的第一半導體材料 。

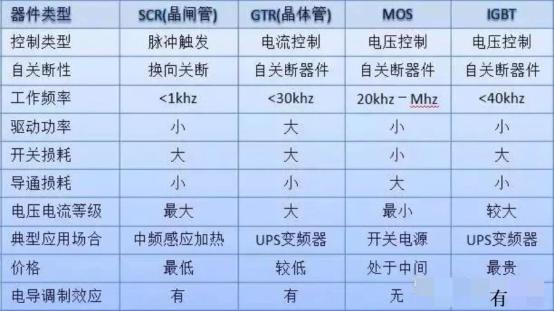

匯總下半控型和全控型功率器件的特性
