率能半導體SS8841T替代L6472/DRV8841/A5977/MP6518電機驅動芯片
一、SS8841T替換DRV8841產品功能

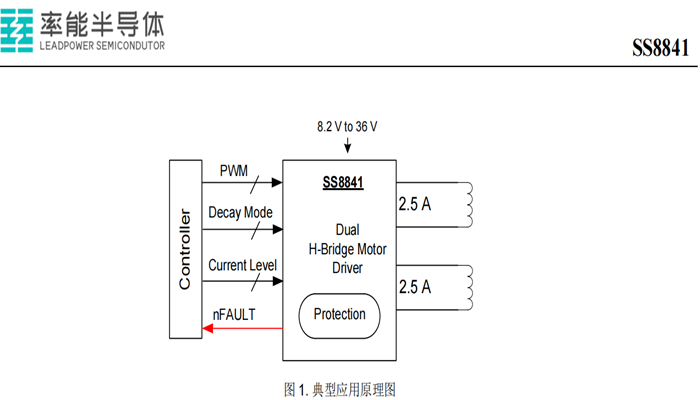

SS8841 為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS8841 有兩路 H橋驅動，每個 H 橋可提供最大峰值電
流 2.5A和均方根電流 1.75A(在 24V 和 Ta = 25°C 適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或
者其它感性負載。雙極步進電機可以以整步、2 細分、4 細分運行，或者用軟件實現高細分。
率能半導體代理商華芯旺，率能半導體一級代理商全線提供電機驅動芯片，完全PIN TO PIN替代TI德州儀器/NXP恩智浦/Allegro/ST
意法/ON安森美/MPS芯源/ROHM羅姆/TOshiba東芝/Infineon英飛凌.歡迎來電13923807831咨詢選型及索取樣片。
SS8841 的每一個 H 橋的功率輸出模塊由 N 型功率 MOSFET 組成。每個 H 橋包含整流電路和限流電路。簡單的并行數字控制接
口，衰減模式可選擇為快衰減，慢衰減和混合衰減。
SS8841 提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置 nSLEEP 引腳來實現。內
部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳 nFAULT 引腳。
SS8841 提供一種帶有裸露焊盤的 eTSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用 100％無錫電鍍。
二、SS8841T替換L6472/DRV8841產品特性
1、雙通道 H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
2、 PWM 控制接口
3、 固定頻率下電流控制可選擇
– 2 bits 電流控制，提供 4 個電流臺階
4、 低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)– 24V，Ta = 25°C 時可實現 2.5A
最大驅動電流– 24V，Ta= 25°C 時 RDS(on)為 350mΩ（典型值 HS + LS）
5、’ 8.2~40V 工作電壓范圍
6、睡眠模式低電流
7、內置 3.3V 基準電壓
8、帶散熱片的表面貼裝封裝
9、 保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin（nFAULT）
三、SS8841T替代L6472/DRV8841應用范圍
• POS 打印機
• 安防相機
• 辦公自動化設備
• 游戲機
• 機器人
