率能SS6952T工業步進電機驅動芯片兼容替代TI/MPS/NXP/ROHM/ST
一、率能SS6952T替代TI/NXP/MPS產品描述

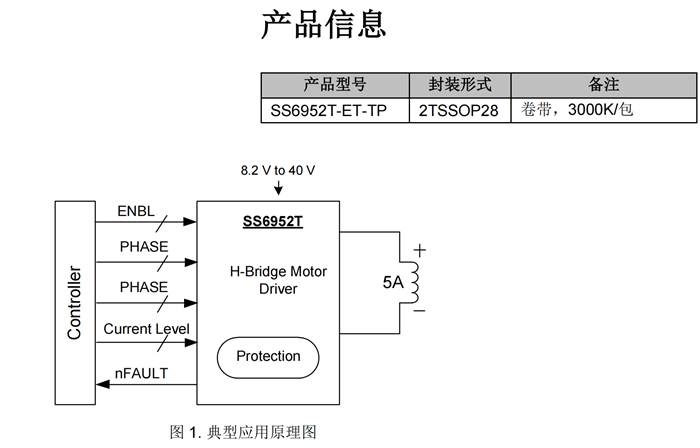

SS6952T 為電機一體化應用提供一種大電流單通道集成電機驅動方案。SS6952T 有一路 H 橋驅動，可提供最大峰值電流 7A，可驅動一個刷式
直流電機，或者螺線管或者其它感性負載。
率能半導體代理商華芯旺，率能半導體一級代理商全線提供電機驅動芯片，完全PIN TO PIN兼容替代TI德州儀器/NXP恩智浦/Allegro/
ST意法/ON安森美/MPS芯源/ROHM羅姆/TOshiba東芝/Infineon英飛凌.歡迎來電13923807831咨詢選型及索取樣片。
SS6952T 的功率輸出模塊由 N 型功率MOSFET 組成 H 橋電路，包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選擇為快衰
減，慢衰減和混合衰減。
SS6952T 提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置 nSLEEP 引腳來實現。內部關斷功能
包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳 nFAULT 引腳。
SS6952T 提供一種帶有裸露焊盤的eTSSOP28 封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用 100％無錫電鍍。
二、率能SS6952T替代TI/NXP/MPS產品特征
1、單通道 H 橋電流控制電機驅動器
–單個直流有刷電機
–一個步進電機單相
–PWM 控制接口
2、 固定頻率下電流控制可選擇
– 2 bits 電流控制，提供 4 個電流臺階
3、 低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 7.0A 最大驅動電流（在保證散熱良好條件下）– 24V，Ta= 25°C 時 RDS(HS+LS)為150mΩ（典型值 HS + LS）
4、最大供電耐壓 50V
5、睡眠模式低電流
6、內置 3.3V 基準電壓
7、 帶散熱片的表面貼裝封裝
8、保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin（nFAULT）
三、率能SS6952T替代TI/NXP/MPS應用
1、打印機
2、 辦公自動化設備
3、機器人
4、工業縫紉機
